КОТЛЫ ОТОПИТЕЛЬНЫЕ типа КОС-ТВ

Отопительные водогрейные котлы КОС-ТВ с вертикальной загрузкой предназначены для сжигания твердого топлива (уголь, древесное топливо).

Большой размер двери загрузочной камеры и керамическая вставка позволяет сжигать влажную древесину размером до 40 см.

Котлы оборудованы системой автоматического контроля режима горения, которая обеспечивает поддержание пламени без необходимости повторного розжига.

Благодаря правильному выбору размера топки и поверхности теплообменника сжигается столько топлива, сколько необходимо для поддержания заданных параметров, что позволяет добиться КПД выше 84% при значительной экономии топлива.

Специальный режим позволяет обеспечить подачу горячей воды летом без включения режима отопления, что минимизирует затраты на горячее водоснабжение в течение всего года.

Толщина металлических стенок корпуса – 6 мм.

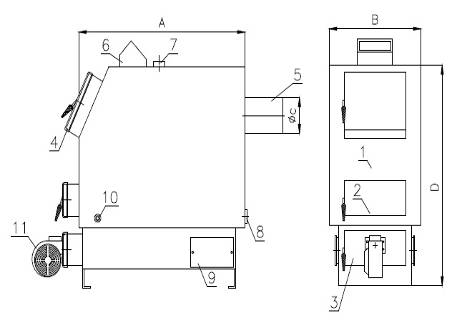

Габаритные размеры
1.      Корпус котла 2.      Дверь для закладки топлива 3.      Дверь зольника 4.      Дверь для загрузки топлива 5.      Дымоход 6.      Панель управления 7.      Труба горячей воды 8.      Труба возвратной воды 9.      Боковая очистка 10.  Муфта спуска воды 11.  Вентилятор первичного воздуха
Тип котла	Размеры, мм
	А		В	oC	D
КОС-ТВ 17	800		380	160	900
КОС-ТВ 23	800		430	160	950
КОС-ТВ 30	800		600	160	1100
КОС-ТВ 45	850		600	200	1400

Технические характеристики
Наименование параметра		Значение
		КОС-ТВ 17	КОС-ТВ 23	КОС-ТВ 30	КОС-ТВ 45
Номинальная теплопроизводительность, кВт		17	23	30	45
Расход топлива, кг/час	древесное топливо	4,7	6,3	8,2	12,3
	уголь	3,5	4,8	6,2	9,4
	кокс	2,6	3,5	4,6	6,9
КПД, не менее, %		84	84	84	84
Объем камеры сгорания, дм2		59	81	149	220
Разряжение за котлом, Па		20-30	20-30	20-30	20-30
Отапливаемая площадь, м2		180	240	315	470
Номинальная температура уходящих газов в дымоходе, не менее, оC		200	200	200	200
Рабочее давление воды, не более, МПа		0,15	0,15	0,15	0,15
Максимальная температура теплоносителя, оC		100	100	100	100
Объем воды в котле, дм2		68	80	120	190
Масса котла (без решеток), не более, кг		290	340	490	660

КОТЛЫ ОТОПИТЕЛЬНЫЕ типа КОС-ТВА

Котлы КОС-ТВА это современные полностью автоматизированные отопительные установки для сжигания твердого топлива.

Используемое топливо:

·  Основное - уголь, топливные гранулы (грануляция 5 - 20 мм);

·  Топливо замены – любое твердое топливо.

Котлы оборудованы системой автоматического контроля режима горения, которая обеспечивает поддержание пламени без необходимости повторного розжига.

Подача топлива дозируется автоматически через винт подачи бункера промежуточной загрузки, в зависимости от желаемой температуры.

Использование топки с колосниками позволяет сжигать оптимальное количество топлива, необходимое для поддержания заданных параметров, благодаря чему КПД котла достигает 84% при значительной экономии топлива.

Дополнительно котел оснащен аварийной решеткой, позволяющей сжигать другие виды топлива в случае отсутствия электричества или перебоев подачи основного топлива.

Обслуживание котла несложно и сводится к загрузке топлива в бункер промежуточной загрузки и удаления золы из зольника.

Специальный режим позволяет обеспечить подачу горячей воды летом без включения режима отопления, что минимизирует затраты на горячее водоснабжение в течение всего года.

Толщина металлических стенок корпуса – 6 мм.

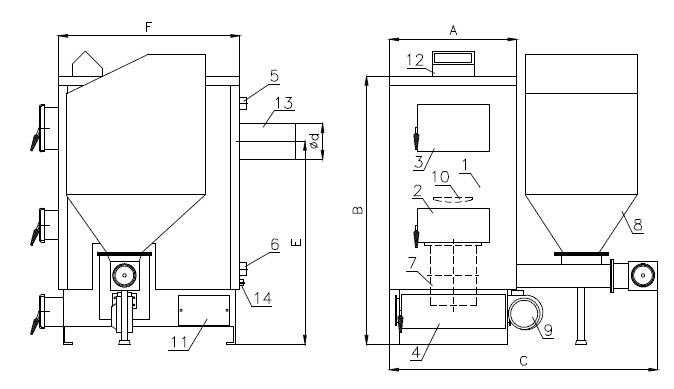

Габаритные размеры
1.      Корпус котла 2.      Дверь для закладки топлива 3.      Дверь для загрузки топлива 4.      Дверь зольника 5.      Труба горячей воды 6.      Труба возвратной воды 7.      Колосники 8.      Бункер промежуточной загрузки 9.      Вентилятор первичного воздуха 10.  Отражатель 11.  Зольник 12.  Панель управления 13.  Дымоход 14.  Труба спуска воды
Тип котла	Размеры, мм
	А		В	C	oD	E	F
КОС-ТВА 20	560		1050	1200	160	810	850
КОС-ТВА 25	560		1146	1200	160	906	850
КОС-ТВА 30	560		1285	1200	180	1045	960

Технические характеристики
Наименование параметра	Значение
	КОС-ТВА 20	КОС-ТВА 25	КОС-ТВА 30
Номинальная теплопроизводительность, кВт	20	25	30
Расход топлива (уголь), кг/час	3,6	4,5	5,4
КПД, не менее, %	84	84	84
Разряжение за котлом, Па	25	25	30
Отапливаемая площадь, м2	170	210	270
Номинальная температура уходящих газов в дымоходе, не менее, оC	200	200	200
Рабочее давление воды, не более, МПа	0,15	0,15	0,15
Максимальная температура теплоносителя, оC	100	100	100
Масса котла, не более, кг	425	455	570
